久久精品无码一区二区国产26p,一本色道久久综合亚洲精品按摩,91精品国产综合久久久夜色撩人,懂色AV一区二区国产中文在线播放,xxxxtube8日本视频

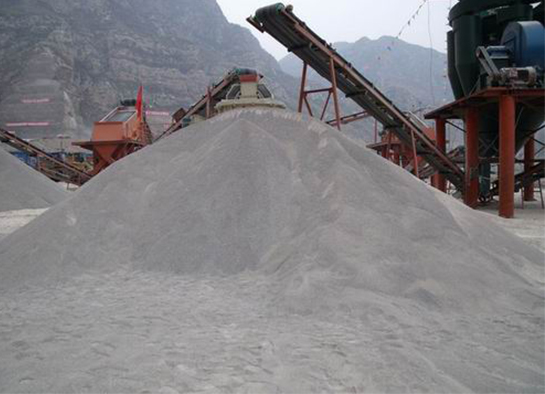

    機制砂因所用原材料的成分與石質、生產設備、工藝等因素影響，會在粒形、級配、堅固性、石粉含量等方面都有很大的差別。由于機制砂的顆粒級配、針片狀含量、石粉含量、泥塊含量這些指標可以在生產過程中通過改變設備和工藝參數來調整和控制。合理的破碎整形設備與配套工藝確保粒形和級配良好。
    目前，國內機制砂生產主要有兩種形式，一種是專門生產的機制砂，其級配、細度模數均可做到優于天然砂，粒形也可與天然砂相似。再一種是利用各種尾礦附帶生產或產生的，這是目前機制砂的主體，多數是生產碎石后的石屑經過簡單加工和篩分或直接利用。
    利用石屑制成的機制砂很多，一些級配或粒形不合格的石屑作細骨料，使用結果是和易性很差，強度也不高，由此有人就認為機制砂不行或比不上天然砂，這是一種誤解。機制砂與天然砂本質的區別就在于其多項指標都是要控制和可控的，所以只要生產工藝*合理，控制嚴格，就可以生產出品質優良的機制砂。     石粉與天然砂中的泥成分不同、粒徑分布不同、形態不同、在混凝土中所起的作用亦不同。石粉在機制砂的生產中是不可避免的，適量的石粉在機制砂中的作用是有益的。在混凝土中適量的石粉可以起到填充作用，有利于機制砂混凝土強度提高，但不同強度等級機制砂混凝土對應染佳石粉含量不同。
    石粉完整的微級配、粗糙的表面在混凝土的界面起到很好的填充效應、晶核效應、活性效應、保水效應和潤滑效應。它使漿體密實，孔隙率減小，使水化物結晶顆粒尺寸變小，取向程度下降，降低了骨料周圍漿體的實際水灰比，改善了混凝土的和易性。另外，機制砂石粉含量增大，機制砂混凝土的滲透系數逐漸減小，增加水泥石的密實性。
    當然如果母巖是硅質巖或砂巖等需水性不好的材質，石粉含量高可能會引起混凝土的用水量增大。機制砂的石粉含量應當適當控制。從生產實踐來看，石粉含量控制在8%~10%，對各種強度要求的混凝土都能起好的作用，不是混凝土強度等級高就必須減少石粉用量，關鍵在于控制好亞甲蘭MB值，使用亞甲藍MB值小于0.5的石粉，效果染好。但是石粉含量過高會增加用水量，影響混凝土的強度，同時會造成混凝土的塑性裂縫。
